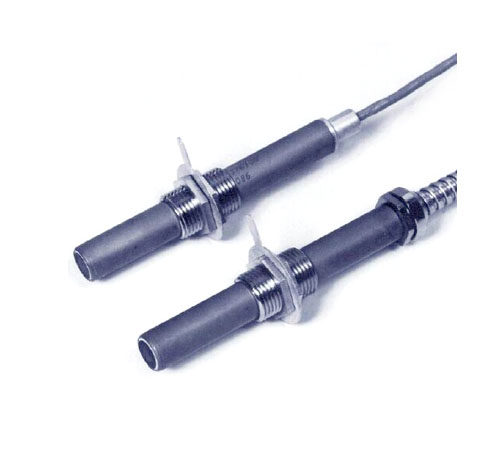

KM5540系列渦流式轉速傳感器是根據電渦流效應原理制成的轉速傳感器。由于渦流式測量方法具有很寬的動態響應范圍和較強的測量信號，因此渦流式轉速傳感器具有以下優良特性：

1、可以測量0～600,000RPM轉速范圍,機器盤車時亦能工作。

2、渦流式轉速傳感器內部沒有磁性元件，因此其不易受外界電磁場干擾。

3、渦流式轉速傳感器安裝間隙范圍較寬，安裝調整方便。

4、渦流式轉速傳感器內部已經設計了可靠的脈沖轉換電路，脈沖形狀規范、幅度大而且恒定，可以直接和通用的頻率計或轉速測量?jī)x表連接。

5、該傳感器內部設計有接線錯誤及短路保護電路，任意接線錯誤不會損壞傳感器。

技術指標

1、電源Vc：+12～+30Vdc，*大工作電流15mA；

2、安裝間隙：2 ～ 4 mm；

3、轉速范圍：0 ～ 600,000 RPM；

4、脈沖輸出：TTL脈沖輸出，高電平約為+5V，低電平約為0V；

5、模擬輸出：1 ～ 5V；

6、外殼螺紋：M10×1或按客戶要求訂制；

7、外殼長度：100 mm （可以在100～200mm范圍內選擇）；

8、電纜長度：3 m （可以在1～300m范圍內選擇，電纜可以選擇全部用不銹鋼軟管鎧裝保護）；

9、使用環境：-30～+100℃，可以浸泡在油、水中工作。

選型指南：

選型示例

KM5540-M16×1-60-20

表示：KM5540系列渦流式轉速傳感器，殼體螺紋M16×1，60mm長，2m電纜不帶鎧裝
