.    概述

KM1804為單機4通道IEPE信號調理器，既能為IEPE傳感器提供正常工作所需的激勵電源，同時對IEPE傳感器輸出的信號進行放大、濾波等處理。

主要特點

?  激勵電源多檔可調，以滿足不同的IEPE傳感器及電纜長度的要求；

?  可關閉激勵電流，作為4通道電壓放大器使用；

?  增益多檔可調，提供不同的放大倍數，提高信噪比；

?  低通濾波器多檔可調，可根據測試情況設置不同的截止頻率；

?  高亮OLED顯示，顯示所有設置參數；

?  所有通道設置參數掉電保存；

?  體積小，重量輕，多通道結構。

2.    技術指標

2.1.  通道數：4通道

2.2.  IEPE恒流輸出：OFF、4mA、10mA、20mA

2.3.  恒流輸出精度：＜±1%

2.4.  恒流激勵電壓：+20VDC～+24VDC

2.5.  增益：×1、×10、×100mV/mV

2.6.  頻率范圍：0.3Hz～100kHz

2.7.  低通濾波器：300Hz、1kHz、3kHz、10kHz 、30kHz、100 kHz（-3dB±1dB） 衰減率：約-12dB/oct

2.8.  精度：＜±0.5%

2.9.  噪聲：＜ 0.1mVrms

2.10.        *大輸出：±8Vp

2.11.        過載指示: 輸出大于|1±8Vp|時,LED亮

2.12.        輸入、輸出方式：BNC

2.13.        工作溫度: 0～50℃

2.14.        供電方式：AC220V ±10% 50～60Hz

2.15.        外形尺寸：200mm×122mm×45mm

2.16.        重量：約1.2Kg

3.    工作原理

KM1804是為IEPE傳感器提供正常工作所需的工作電源，同時將IEPE傳感器輸出的信號進行放大、濾波等處理，儀器主要由以下幾個部分組成:

3.1.  電源部分：外部輸入交流電源，經變壓、整流和穩壓，為整臺儀器提供正常工作所需的直流電源；

3.2.  控制部分：提供整機工作的顯示、按鍵處理以及電流、增益、濾波器的選擇控制；

3.3.  恒流源部分：為IEPE傳感器提供正常工作所需的電流。通過輸入線直接提供給IEPE傳感器?？梢愿鶕?jù)實際需要，設置不同的恒流源電流大小。當電流檔設置為OFF時，無電流輸出，輸入端可直接接入電壓信號，儀器可作為電壓放大器使用；

3.4.  放大部分:通過增益選擇,將輸入的信號進行1倍、10倍或100倍放大處理；

3.5.  低通濾波部分：對信號進行濾波處理，將無用的高頻信號濾除。本儀器的低通濾波器為二階巴特沃斯低通濾波器，截頻-3dB，衰減率約-12dB/OCT；

3.6.  過載指示部分：過載指示器監視輸出放大器的過載情況，它由一個電壓比較器和發光二極管組成，閥值電壓約±8Vp。

4.    使用方法

4.1.    KM1804前后面板示意圖

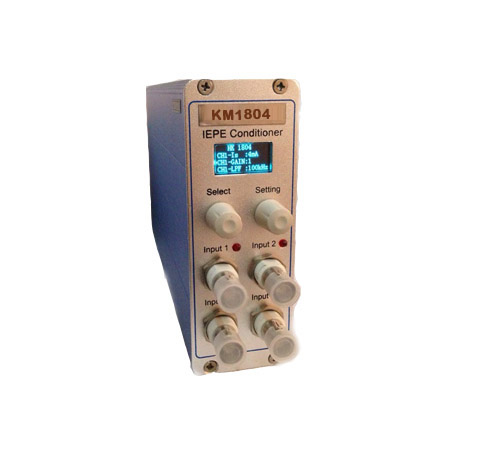

4.1.1.       前面板由顯示屏、參數設置旋鈕、輸入端、過載指示燈四個部分組成

4.1.1.1. 顯示屏：顯示當前通道的電流、增益、濾波器的檔位；

4.1.1.2. 參數設置旋鈕：調節各通道電流、增益、濾波器的檔位；

4.1.1.3. 輸入端：4個BNC分別對應通道1—4的輸入信號。輸入端可直接配接IEPE傳感器。本機采用2線制方式，IEPE傳感器的供電電流和信號輸出共用一根輸出電纜線；

4.1.1.4. 過載指示燈：只有保證信號不過載的情況下，方可進行正常測試工作。

4.1.2.       后面板由信號輸出端、電源開關、電源插座三個部分組成

4.1.2.1. 信號輸出端：4個BNC分別對應通道1—4的輸出信號；

4.1.2.2. 電源開關：控制整個儀器的電源通斷；

4.1.2.3. 電源插座：為外接交流220V 50HZ的交流電源插座。

4.2.    操作使用說明

4.2.1.       開機前檢查：可靠連接輸入、輸出、電源等連接線；

4.2.2.       開機：打開電源開關，儀器將自動恢復上次關機前所設置的參數，并進行設置，整機進入正常工作狀態。此時可以對相應參數進行重新設置和調整；

4.2.3.       顯示屏界面：下圖顯示的是CH1的當前參數

圖一：顯示屏界面

CH1-Is：為恒流源電流值，可選擇OFF、4mA、10 mA、20mA，恒流源的大小需根據外部傳感器的需要選擇。選擇OFF時，儀器不提供恒流源，此時儀器可作為電壓放大器使用；

CH1-GAIN：放大倍數，可選擇1倍、10倍、100倍，在信號輸出不過載的前提下，盡量選擇大的放大倍數，以提高信噪比；

CH1-LPF：低通濾波器截止頻率，可選擇300Hz、1kHz、3kHz、10kHz 、30 kHz、100 kHz，根據輸入信號的頻率進行選擇，將無用的高頻信號進行濾波處理；

通道選擇： 按下  旋鈕， 可選擇需要設置或顯示的通道，通道號將循環切換CH1-CH2-CH3-CH4，同時顯示相應通道的當前設置參數，圖一顯示的是CH1；

選擇需要設置的參數：左旋或右旋旋鈕，箭頭將會上下移動，指示需要設置的參數，圖一中指示需要設置的參數為恒流源電流值；

設置參數：左旋或右旋旋鈕，可選擇當前設置參數的檔位，圖一中通過該旋鈕可設置恒流源電流值。

5.    附件

5.1.        使用說明書      1本

5.2.        合格證   1份

5.3.        輸入線（低噪聲電纜線一頭M5、一頭BNC）4根

5.4.        輸出線（雙頭BNC電纜）        4根

5.5.        電源線        1根
